114年 - 114 全國高級中等學校學生技藝競賽考試_工業類:工業電子#137982

科目：國中技藝-工業電子組 | 年份：114年 | 選擇題數：10 | 申論題數：14

試卷資訊

選擇題 (10)

1. 如圖1-1 所示電路，若二極體為理想二極體，V1=1V、V2=2V、 V3=3V、VCC=4V，則Vo為何？

(A) 1V (B) 2V (C) 3V (D) 4V。

2. 圖 1-2 所示，下列何者正確？

(A) f( x , y ,z) =∑( 1, 2, 4, 5 ) (B) f( x , y ,z) =∑( 1, 3, 4, 5 ) (C) f( x , y ,z) =∑( 1, 2, 3, 4 ) (D) f( x , y ,z) =∑( 1, 4, 6, 7 )

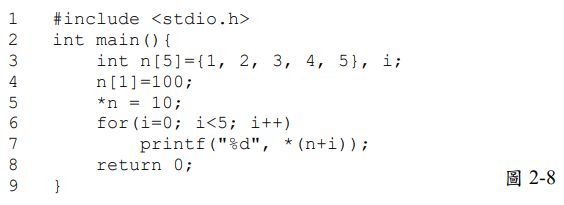

3. 在C語言程式中X定義為浮點數常數，執行敘述(Statement) printf("%d,%o,%x\n",(short int)X, (unsigned int)(X*4),(int)(X*16)); 所得輸出結果為 8,42,8a，接著執行敘述printf("%6.4f",X);的結果為何？ (A) 8.7500 (B) 8.6250 (C) 6.7500 (D) 6.6250

4. 一全減器的被減數為 X，減數為 Y，借位輸入為 B i，有關相減後輸出 D的布林代數式，下列何者正確？ (A) (B)(C) (D)

5. 如圖1-3 所示之電路，若二極體為理想二極體，以下敘述何者錯誤？

(A)若Vi＜VB、D1導通，則IB=60mA (B) 若Vi＞VB、D1不導通，則D2導通、Vo=VB (C) 若Vi為一峰值為6V 的正弦波、VB=3V，則IB的平均電流為20mA (D) 若Vi為一峰值為5.4V的正弦波、 VB=3V，則IB的平均電流為18.75mA。

6. 若RA＜RB、CA＜CB，此電路的功能以下何者正確？ (A) 低通濾波器 (B) 高通濾波器 (C) 帶通濾波器 (D)帶斥濾波器。

7. 承上題，若R1=R2=R3=R4，RA=1K，RB=10K，CA=CB=1uF，當輸入Vi ( t ) = 3 sin ( 100t)V，則輸出Vo波形為何？(A) +15 V直流 (B) - 15 V直流 (C) 正弦波 (D) 方波。

8. 有一只初始無儲存能量的電容器，若以定電流 1 mA 連續充電 10 秒，其儲存能量為 10 焦耳，則此電容器的電容值為何？ (A) 0.5F (B) 1 F (C) 5F (D) 10F。

9. 如圖1-5 所示電路理想運算放大器(OPA)放大電路，以下功能何者正確？

(A) 比較器 (B) 舒密特比較器 (C) 同相放大器 (D) 反相放大器。

10. 一 N 通道 D-MOSFET 電路操作於飽和區 ( 夾止區 ) ，MOSFET 之夾止電壓 Vp = – 4V， IDSS = 10 mA，工作點之 VGS = – 3V，則此工作點之交流轉移電導 gm 為何？(A) 0.82 mA/V (B)1.25 mA/V (C) 1.56 mA/V (D) 1.82 mA/V。
