所屬科目：統測◆03電機與電子群電機類◆(二)電工機械、電子學實習、基本電學實習
1.使用一個定電流1mA的充電器對一個C為2000μF的電容器充電1分鐘，則此電容器兩端的電壓值為何？(A)10V(B)20V(C)30V(D)40V
2.一顆標示為60W的鎢絲燈泡，若使用120V的電壓點亮，則燈泡的電阻值為何？(A)120Ω(B)240Ω(C)360Ω(D)480Ω
3.一個5V的電壓源與一個0.5kΩ的電阻兩者串聯接在一起，此電路若表示成諾頓等效電路，則此諾頓電流源的電流值為何？(A)2.5mA(B)5.0mA(C)7.5mA(D)10.0mA
4.有三個電容器，電容值分別為C1為10μF、C2為10μF及C3為40μF，若利用這三個電容器，則 無法 組合出下列何者的電容值？(A)2μF(B)5μF(C)18μF(D)45μF
5.有一磁場其磁力線方向為垂直於一張紙的紙面，磁場強度B為0.5韋伯/平方公尺(Wb/m2)，有一條長度L為0.1公尺(m)的圓柱型直導線在紙面上以2公尺/秒(m/s)的速度滾動，則此導線兩端的感應電動勢為何？(A)0.1V(B)0.2V(C)0.3V(D)0.4V
6.一個交流的電壓源v(t)=102sn((500t)V，與一個電阻器R為5Ω及電感器L為10mH，三者串接形成一個迴路，下列敘述何者 錯誤 ？(A)此電路的總阻抗值Z=(5+j5)Ω(B)流經電阻器的電流n(t)=2sn((500t–45°)A(C)電感器兩端電壓vL(t)與電阻器兩端的電壓vR(t)相位相差90°(D)流經電壓源之電流n(t)與電感器兩端的電壓vL(t)相位相差45°
7.「由於磁通量的改變而產生的感應電流，其方向為抗拒磁通量改變的方向」，此敘述稱之為：(A)法拉第定律(B)庫侖磁力定律(C)楞次定律(D)佛萊明右手定則
8.有關RC暫態電路與RL暫態電路，下列敘述何者正確？(A)當電壓與電流大小不隨時間而變，稱為暫態(B)RC暫態電路放電時，R值越大放電所需時間越短(C)RL暫態電路的時間常數τ=R值與L值的乘積(D)RL暫態電路放電時，L值越大放電所需時間越長
9.有關交流電，下列敘述何者正確？(A)交流發電機的電工(機)角度=機械角度×(B)正弦波波峰因數(Crestfactor)=√3(C)一交流電與一直流電通過相同電阻時產生的平均功率相同，此直流電的大小就是交流電的均方根值(D)波形因數(Formfactor)=
10.一交流電路瞬間功率表示為p(t)=60–120cos(754t+30o)W，下列敘述何者 錯誤 ？(A)平均功率為60W(B)電壓與電流相位差30o(C)瞬間功率大值為180W(D)電源頻率為60Hz
11.有關諧振電路，下列敘述何者 錯誤 ？(A)RLC串聯電路發生諧振時，功率因數(Powerfactor)=1(B)RLC並聯電路發生諧振時，功率因數(Powerfactor)=1(C)電路需施加信號源才會發生諧振(D)RLC並聯電路發生諧振時，信號源兩端電壓與電流相位差90o
12.有關交流電源，下列敘述何者 錯誤 ？(A)三相電源產生的3組正弦波電源，各相位差120o(B)三相電源簡寫為1ψ3W(C)1ψ3W的電源系統中性線不可裝斷路器(D)一般以配電線電流而言，1ψ3W配電系統比1ψ2W配電系統的配電線電流小
13.則該線圈的感應電動勢為何？(A)100V(B)200V(C)300V(D)400V
14.承13題，已知在2秒內電流的變化量為80安培，則線圈的自感量(電感量)為何？(A)2H(亨利)(B)3H(亨利)(C)4H(亨利)(D)5H(亨利)
15.有一內阻RS的直流電源驅動負載RL，則有關此電路，下列敘述何者 錯誤 ？(A)此直流電源電路可表示為諾頓等效電路(B)此直流電源電路可表示為戴維寧等效電路(C)此直流電源電路的戴維寧等效電阻等於RS(D)安排最大功率轉移時，傳輸效率等於100%
16.以三用電表測試室內牆上冷氣用電壓插座之電壓時，範圍選擇開關應切換至：(A)Ω檔位(B)DCV檔位(C)ACV檔位(D)DCmA檔位

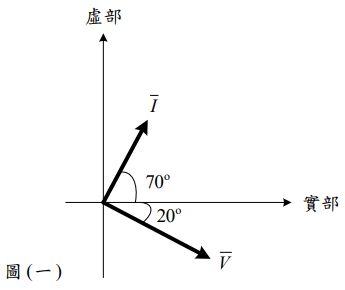

17.甲生作交流電路實驗時將一元件電壓-電流相量圖繪製如圖(一)所示，則此元件最可能是：
(A)電阻器(B)電容器(C)電感器(D)二極體

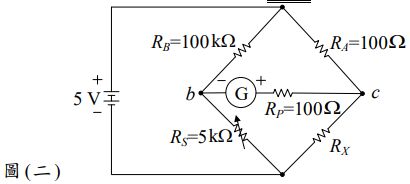

18.如圖(二)所示惠斯登電橋實習之電路，符號G代表檢流計，有關操作待測電阻RX量測時，下列敘述何者錯誤？
(A)若檢流計指針偏向「–」，RS值需調大(B)若檢流計指針偏向「+」，表示測量值小於RX實際值(C)若檢流計指針在0的位置，表示測量值等於RX實際值(D)檢流計可用來檢測電流流向
19.有關RLC諧振電路，下列敘述何者 錯誤 ？(A)RLC並聯電路發生諧振時總阻抗最小(B)RLC串聯電路發生諧振時電感抗等於電容抗(C)RLC並聯電路發生諧振時總電流最小(D)RLC串聯電路發生諧振時總電抗功率等於0實部虛部VI70o20o5VcRB=100kRS=5kGRP=100ΩRXbRA=100Ω
20.下列光源何者發光效率最高？(A)LED燈泡(B)螢光燈泡(C)螺旋型省電燈泡(D)白熾燈泡
21.有關稽納(Ze(er)二極體，下列敘述何者 錯誤 ？(A)一般是工作在逆向偏壓(B)其崩潰電壓比一般二極體大(C)其空乏區的內建電場比一般二極體大(D)稽納崩潰為可逆現象
22.有關PNP電晶體的工作區偏壓，下列敘述何者錯誤？(A)在順向主動區時：射極電壓VE＞基極電壓VB(B)在順向主動區時：集極電壓VC＜基極電壓VB(C)在飽和區時：射極電壓VE＞基極電壓VB(D)在飽和區時：集極電壓VC＜基極電壓VB
23.一個採用固定偏壓的NPN電晶體，=150，其集極(C)端接一個RC=1k電阻到VCC=5V，基極(B)端接一個RB=200k電阻到VCC=5V，射極(E)端接到地GND=0V，電阻RC與RB兩端的壓降比為何？(A)1：2(B)2：3(C)3：4(D)4：5
24.一個NPN電晶體的共基放大器，=200，電晶體的基極端接到地(GND)，其偏壓電流IC=1mA，VT=25mV，則由此電晶體射極端看進去的小信號輸入電阻re為何？(A)10(B)15(C)20(D)25
25.一個工作在順向主動區的BJT電晶體的共射極放大器，其集極(C)端接一個RC電阻到VCC，射極(E)端接到地(GND)，在電壓源VCC不變的條件下，若想增加RC電阻值來提高放大器的電壓增益時，則有關電晶體可能的操作狀況，下列敘述何者正確？(A)電晶體的偏壓電流變大(B)電晶體會進入飽和區(C)電晶體會過熱(D)電晶體的電流增益變大
26.如圖(三)所示之BJT疊接放大器電路，下列敘述何者錯誤？圖(三)(A)Q1提供大的輸入電阻(B)Q1提供主要電壓增益(C)Q1與Q2電晶體的偏壓電流相近(D)由共射級與共基級組成
27.一個NPN電晶體的共射極回授放大器，電晶體=100，小信號轉阻值gm=20mA/V，電晶體射極接一個RE=0.5k的電阻到地(GND)，從電晶體的基極端看進去的輸入電阻值Rnb為何？(A)5k(B)5.5k(C)50k(D)55.5k
28.有關(通道增強型的MOSFET電晶體之輸出特性曲線，下列敘述何者錯誤？(A)水平軸為VDS電壓(B)垂直軸為ID電流(C)特性曲線斜率較小的部分為線性區(D)VGS的值不同，則對應不同的輸出特性曲線
29.一個共閘極的(通道增強型MOSFET放大器，此電晶體的小信號轉導值gm=10mA/V，則從此MOSFET電晶體的源極端看進去的輸入電阻值Rs為何？(A)0.1k(B)1k(C)10k(D)100k
30.在數位邏輯中，有關雜訊邊限(界)((onsemargn()的敘述，下列何者錯誤？(A)高態雜訊邊限VNH為輸入高準位電壓的最小值與輸出高準位電壓的最小值間的差值(B)低態雜訊邊限VNL為輸入低準位電壓的最大值與輸出低準位電壓的最大值間的差值(C)數位電路的雜訊邊限以高態雜訊邊限VNH與低態雜訊邊限VNL為兩者較大者為準(D)雜訊邊限越大則越不容易受雜訊的影響
31.將一個(通道增強型MOSFET電晶體的汲極(D)與閘極(G)兩腳接在一起，在此條件下，將閘、源極2腳間的電壓(即VGS電壓)設為2V時，量得電晶體汲極電流ID為1mA，已知此電晶體的臨界電壓VTH為1V，若將VGS電壓設為3V時電晶體仍操作在飽和區，此時ID為何？(A)2mA(B)4mA(C)6mA(D)8mA
32.有關CMOS邏輯電路在不考慮元件漏電時，下列敘述何者錯誤？(A)電路中PMOS元件負責將輸出電壓導通到VDD，形成上拉網路(B)電路中NMOS元件負責將輸出電壓導通到GND，形成下拉網路(C)當PMOS網路為串聯時則NMOS網路為並聯(D)當輸出準位在高電位時，比在低電位時消耗較多的功率
33.有關兩個輸入信號的數位邏輯電路，下列敘述何者錯誤？(A)兩個信號皆為高準位(邏輯“1”)時，反及(NAND)閘的輸出為低準位(邏輯“0”)(B)兩個信號皆為低準位(邏輯“0”)，反或(NOR)閘的輸出為高準位(邏輯“1”)(C)兩個信號皆為高準位(邏輯“1”)，互斥或(XOR)閘的輸出為低準位(邏輯“0”)(D)兩個信號中，一個為高準位(邏輯“1”)，一個為低準位(邏輯“0”)，反互斥或(XNOR)閘的輸出為高準位(邏輯“1”)
34.有關運算放大器(OPA)，下列敘述何者錯誤？(A)反相放大器的回授電阻是接到OPA的負(–)輸入端(B)非反相放大器的回授電阻是接到OPA的正(+)輸入端(C)電壓反相加法器其實是利用電流相加的原理(D)在OPA的非反相放大器中，OPA的正(+)、負(–)輸入端為虛短路
35.使用設定在電阻檔位的三用電表來測試NPN電晶體，下列敘述何者錯誤？(A)電表的紅色測試棒接在射(E)極、黑色測試棒接在基(B)極，電表量測到低電阻值(B)電表的紅色測試棒接在集(C)極、黑色測試棒接在基(B)極，電表量測到低電阻值(C)電表的紅色測試棒接在射(E)極、黑色測試棒接在集(C)極，電表量測到高電阻值(D)電表的紅色測試棒接在集(C)極、黑色測試棒接在射(E)極，電表量測到低電阻值
36.在使用運算放大器(OPA)接成反相史密特觸發器之方波產生器的實習電路如圖(四)，下列敘述何者錯誤？圖(四)(A)方波的頻率與電容C值有關(B)反相史密特觸發器的電阻R1與R2決定觸發的準位電壓(C)方波的頻率與R1與R2無關(D)此電路不需要任何輸入信號，接上電源就可產生方波信號
37.由一個電阻R=1k及電容C=10μF組成的一階低通濾波器，其截止頻率fc為何？(A)(1/)×5Hz(B)(1/)×10Hz(C)(1/)×50Hz(D)(1/)×100Hz
38.在哈特萊振盪電路中，總電感值L為5mH，電容值C為2μF，此振盪電路的振盪頻率f為何？(A)(1/)×1kHz(B)(1/)×5kHz(C)(1/)×10kHz(D)(1/)×50kHz
39.一個運算放大器(OPA)電路如圖(五)所示，求電壓增益Av=Vo/Vi為何？圖(五)(A)5(B)6(C)7(D)8
40.一個共射級放大器，單獨量測其電壓增益為100，將此相同的共射級放大器兩個串接起來，若需考慮第二級輸入端的負載效應，則此串接放大器的總電壓增益可能為下列何值？(A)99(B)100(C)9900(D)10000
